Einrichtung der Feature-Auswahl vom Map-Canvas

Um die Feature-Auswahl vom Map-Canvas einzurichten, müssen wir einen QField pointHandler registrieren, ähnlich wie ein QgsMapTool in pyQGIS. Dies geschieht in der Hauptcode-Datei demo2_selection.qml.

Dabei lernen wir auch:

wie man einen Layer aus einem Projekt erhält
wie man ein Feature mit einem Ausdruck erhält
wie man ein Attribut aus einem Feature erhält

Was machen wir?

einen pointHandler abrufen
die geklickten Kartenkoordinaten vom pointHandler abrufen
ein 20 Pixel-Begrenzungsrechteck um die Kartenkoordinaten zeichnen
eine räumliche Abfrage verwenden, um Features auf dem Plot-Layer zu finden, die sich innerhalb des Begrenzungsrechtecks befinden
wenn ein Feature gefunden wird, das Plugin aktivieren und die Plot-ID des Features an die Plugin-Component übergeben

1. Den pointHandler von der Schnittstelle abrufen

Abrufen und speichern Sie einen Verweis auf den pointHandler der QField-Schnittstelle als Klassen-Property.

Item{
    id: plugin
    property var pointHandler: iface.findItemByObjectName("pointHandler")

}

iface ist Ihre QField-Schnittstelleninstanz, wie qgis.utils.iface in pyqgis. Sie wird aus org.qfield importiert.
Wir haben bereits die Verwendung von iface.logMessage und iface.addItemToPluginsToolbar gesehen
iface.findItemByObjectName ist eine QField-Schnittstellenfunktion, die jedes Objekt aus der QField-Instanz abruft, sofern es eine objectName-Property hat. (Hier beginnen Sie, durch den Quellcode zu graben.)
pointHandler ist ein QField-Schnittstellenobjekt, das die Koordinaten einer Karteninteraktion und die Art der Interaktion (Klick, Doppelklick, Halten und Drücken) ausgibt

2. Wenn das Plugin lädt (wenn Ihr Projekt öffnet), registrieren Sie Ihre benutzerdefinierte Callback-Funktion für den QField pointHandler

Die onCompleted-Funktion des Root-Items wird ausgelöst, wenn das Plugin lädt.

Item{
    id: plugin
    property var pointHandler: iface.findItemByObjectName("pointHandler")
    Component.onCompleted{
        pointHandler.registerHandler("demo2_selection", my_callback);
    }
}

3. Wenn das Plugin entladen wird (wenn Ihr Projekt schließt), deregistrieren Sie Ihre Callback-Funktion!

Wenn Sie das nicht tun, wird Ihr pointHandler Ihre anderen Projekte kontaminieren.

Verwenden Sie Component.onDestruction, um Verhalten beim Schließen zu definieren.

Item{
    id: plugin
    <...>
    Component.onDestruction{
        pointHandler.deregisterHandler("demo2_selection");
    }
}

4. Definieren Sie Ihren Callback mit einer Arrow-Funktion

Unsere Callback-Funktion ist in JavaScript geschrieben. Anstatt eine Funktionsreferenz wie unten zu verwenden, wie es ein Python-Programmierer tun würde:

Item{
    id: plugin
    <...>
    Component.onCompleted{
        pointHandler.registerHandler("demo2_selection", my_callback);
    }
}

ist es üblicher, eine JavaScript-Arrow-Funktions-Syntax zu sehen, wie wir sie in demo2_selection sehen werden

Item{

    Component.onCompleted{
        pointHandler.registerHandler("demo2_selection", (point, type, interactionType)=>{
            iface.logMessage("Interaction Type: " + interactionType)
            return true
        });
    }
}

Vergessen Sie nicht den booleschen Rückgabewert Ihres Callbacks

Der boolesche Rückgabewert vom pointHandler-Callback teilt QField mit, ob Ihr Handler das Event verbraucht hat oder nicht:

return true - Event verbraucht

Ihr Handler hat den Klick verarbeitet

QField sollte aufhören, das Event an andere Handler weiterzugeben
Verhindert QFields Standardverhalten für diesen Klick

return false oder kein return - Event nicht verbraucht

Ihr Handler hat den Klick nicht verarbeitet (oder möchte ihn durchgeben)
QField gibt weiter an andere registrierte Handler
QFields Standardverhalten kann immer noch ausgeführt werden

5. Definieren Sie den Callback, um Kartenkoordinaten von der Benutzerinteraktion zu erhalten

Entscheiden Sie, welche Interaktion Sie wollen

"clicked": Das Auslösen bei Einzelklick kann Konflikte verursachen, da die Feature-Drawer bei einem Einzelklick öffnet.

In QField Desktop App wird der Einzelklick die Feature-Drawer blockieren und durch unser Plugin ersetzen.
In QField für iOS wird, wenn Sie einen Einzelklick verwenden, die Attributtabelle über dem Plugin gerendert.

"doubleClicked": Das Auslösen bei Doppelklick verhindert Konflikte. Wir können die Feature-Drawer bei einem Einzelklick öffnen lassen und mit einem Doppelklick in das Plugin eintreten.

QField Desktop App registriert die Doppelklick-Interaktion nicht.
In iOS funktioniert das großartig.

"pressAndHold": Dies wäre theoretisch auch ein schöner Modus zum Öffnen unseres Plugins, aber in der Praxis ist es eine schlechte Wahl

In iOS blockiert das Kontextmenü, das sich beim Drücken öffnet, das Öffnen unseres Plugins bei dieser Interaktion.
QField Desktop App registriert die Press-and-Hold-Interaktion nicht.

Bedeutet das, dass der boolesche Rückgabewert nicht ganz wie angekündigt funktioniert? Vielleicht. Es gibt auch eine Priorität, die auf pointHandler-Callbacks gesetzt wird, die die Verarbeitung des booleschen Rückgabewerts aus dem Callback beeinflussen kann.

Um Konflikte mit QField zu vermeiden und sicherzustellen, dass unser Plugin in beiden Umgebungen funktioniert, verwenden Sie für die Desktop App clicked, und doubleClicked, wenn wir in iOS sind. Ich habe Android nicht getestet.

Vergessen Sie Ihr Return nicht

return true nach der Behandlung Ihres Punktes, um andere Handler wie die QField-Attributtabelle am Auslösen zu hindern.
return false, wenn Sie die Interaktion ignorieren, damit der nächste Handler sie aufnehmen kann.

Item{
    Component.onCompleted{
        pointHandler.registerHandler("demo2_selection", (point, type, interactionType) => {
            var shouldHandle = (Qt.platform.os === "windows" && interactionType === "clicked") ||
                               (Qt.platform.os !== "windows" && interactionType === "doubleClicked")
            if (shouldHandle) {
                iface.logMessage("Platform " + Qt.platform.os)
                iface.logMessage("Interaction " + interactionType)
                return true // weitere Verarbeitung des Klicks blockieren
            }
            return false // die Interaktion von QField aufnehmen lassen
        });
    }
}

Die Pixelkoordinaten der Bildschirminteraktion abrufen

pointHandler.registerHandler("demo2_selection", (point, type, interactionType) => {
    var shouldHandle = ...
    if (shouldHandle){
      iface.logMessage(point.x)
      iface.logMessage(point.y)
    }
});

In Kartenkoordinaten umwandeln

pointHandler.registerHandler("demo2_selection", (point, type, interactionType) => {
    var shouldHandle = ...
    if (shouldHandle){
      let coords = iface.mapCanvas().mapSettings.screenToCoordinate(Qt.point(point.x, point.y))
      iface.logMessage(coords.x)
      iface.logMessage(coords.y)
    }
});

6. Definieren Sie Ihren Callback, um eine räumliche Abfrage auf dem Plot-Layer mit Ihren Benutzerkoordinaten auszuführen

Wir werden eine räumliche Abfrage auf dem Plots-Layer mit einem Begrenzungsrechteck von 20m um unsere geklickten Koordinaten ausführen. Wenn wir ein Feature in diesem Rechteck finden, werden wir das Plugin aktivieren und die Plot-ID des Features an unsere Plugin-Component übergeben.

Den Plots-Layer aus dem Projekt abrufen

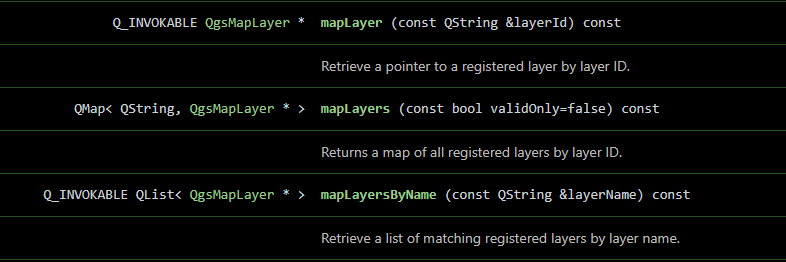

Sie können eine Teilmenge der QGIS-API-Funktionen von QField und JavaScript aufrufen. Sie können herausfinden, welche Funktionen von QField aufgerufen werden können, indem Sie zur QGIS C++ Class Reference für die Klasse gehen, an der Sie interessiert sind. Funktionen, die Sie aufrufen können, sind mit Q_INVOKABLE gekennzeichnet.

Wir holen den Map-Layer aus der QgsProject-Instanz, die in QField als qgisProject verfügbar ist, das mit org.qgis importiert wurde.

pointHandler.registerHandler("demo2_selection", (point, type, interactionType) => {
    var shouldHandle = ...
    if (shouldHandle){
      let layer = qgisProject.mapLayersByName("plots")[0]
      iface.logMessage("Got plots layer")
    }
});

Ein Feature aus dem Plots-Layer mit einem LayerUtils Feature-Iterator mit einem einfachen Ausdruck abrufen

getFeatures ist noch keine aufrufbare QGIS-Funktion. Stattdessen können wir einen Ausdruck übergeben, um einen Feature-Iterator aus QFields LayerUtils-Klasse zu erhalten, die aus org.qfield importiert wird.

Wir werden unseren Plots-Layer nach dem Feature mit plot_id = 'b.1' abfragen.

Wir werden dieses Feature abrufen und seine Plot-ID ausgeben. (Noch nicht unsere Koordinaten verwenden.)

pointHandler.registerHandler("demo2_selection", (point, type, interactionType) => {
    var shouldHandle = ...
    if (shouldHandle){
      var layer = qgisProject.mapLayersByName("plots")[0]
      var expression = "plot_id = 'b.1'";

      let it = LayerUtils.createFeatureIteratorFromExpression(layer, expression)

      if (it.hasNext()){
        feature = it.next()
        plot_id = feature.attribute("plot_id")
        iface.logMessage("found the feature of the plots layer: " + plot_id)
      }
      it.close(); // NIEMALS vergessen, Ihren Iterator zu schließen
      return true
    }
    return false

});

WICHTIG: Vergessen Sie niemals, einen Feature-Iterator zu schließen. Wenn Sie Ihren Feature-Iterator nicht schließen, führt dies zu einem vollständigen Herunterfahren von QField, nach etwa dem 4. Mal, dass Sie den Feature-Iterator aufrufen.

Tauschen Sie nun den einfachen Ausdruck mit einer räumlichen Abfrage aus

Wir werden ein Begrenzungsrechteck von 20m um unsere Interaktionskoordinaten erstellen. Wir werden die Begrenzungsrechteck-Koordinaten verwenden, um eine Schnittmengen-Abfrage an LayerUtils zu übergeben, anstelle unserer einfachen Abfrage.

      if (shouldHandle) {
        // Erstelle ein Paar von Punkten, die einen Pufferbereich darstellen, in dem Features gesucht werden sollen.
        let tl = mapCanvas.mapSettings.screenToCoordinate(Qt.point(point.x - 20, point.y - 20))
        let br = mapCanvas.mapSettings.screenToCoordinate(Qt.point(point.x + 20, point.y + 20))

        let expression = "intersects(geom_from_wkt('POLYGON(("+tl.x+" "+tl.y+", "+br.x+" "+tl.y+", "+br.x+" "+br.y+", "+tl.x+" "+br.y+", "+tl.x+" "+tl.y+"))'), $geometry)"
        let it = LayerUtils.createFeatureIteratorFromExpression(qgisProject.mapLayersByName("plots")[0], expression)
        if (it.hasNext()) {
          const feature = it.next()
          console.log(feature.id + " " + feature.attribute("plot_id"))
        }
        it.close();
      }
      return false

Schließlich, wenn Sie das Feature finden, schalten Sie das Plugin ein und übergeben Sie die Plot-ID

Die Loader-Klasse hat die Property "item", die das Item enthält, das von seiner Source-Component geladen wurde.

In unserer Plugin-Component haben wir eine plotId-Property definiert. Das direkte Setzen dieser Property auf pluginLoader.item löst eine QML-Property-Bindung in der Plugin-Component aus, die die Anzeige automatisch aktualisiert.

Denken Sie daran, den Iterator zu schließen, unabhängig davon, ob das Feature gefunden wird oder nicht!

Denken Sie daran, den booleschen Wert für den pointHandler zurückzugeben.

    pointHandler.registerHandler("demo2_selection", (point, type, interactionType) => {
      // ...
      if (shouldHandle) {
        // ...
        if (it.hasNext()) {
          // Holen Sie Ihr Feature
          const feature = it.next()

          // Schließen Sie Ihren Iterator
          it.close()

          // Schalten Sie das Plugin ein, genau wie die Kamera-Schaltfläche
          pluginLoader.active = true

          // Übergeben Sie die Plot-ID an die Plugin-Component
          pluginLoader.item.plotId = feature.attribute("plot_id")

          // Blockieren Sie das Interaktionssignal
          return true
        }
        // Schließen Sie den Iterator, wenn Sie kein Feature finden
        it.close();
      }
      // Geben Sie die Interaktion weiter
      return false
    });

Hinweis: `parent` geändert gegenüber Demo 1

In Demo 1 verwendete das Root-Item parent: iface.mapCanvas(). Hier wird stattdessen parent: iface.mainWindow().contentItem verwendet. Dies ist erforderlich, weil der Plugin-Dialog das gesamte QField-Fenster überlagern muss, nicht nur den Kartenbereich darin. mapCanvas() schneidet Kind-Items auf das Kartenrechteck zu, was Teile der Plugin-Oberfläche verbergen würde. mainWindow().contentItem ist die Vollbild-Oberfläche, die alle QField-UI-Elemente gemeinsam nutzen.

Die gesamte demo2_selection.qml

 // imports

Item {
  id: plugin
  parent: iface.mainWindow().contentItem
  anchors.fill: parent

  // Map Selection: 1. Halten Sie einen Verweis auf das Map-Canvas
  property var mapCanvas: iface.mapCanvas()

  // Map Selection: 2. Fügen Sie den pointHandler zum Plugin hinzu
  property var pointHandler: iface.findItemByObjectName("pointHandler")

  Loader {
    id: pluginLoader
    // ...
  }


  Component.onCompleted: {

    // Map Selection: 3. Registrieren Sie den pointHandler und definieren Sie seinen Callback
    pointHandler.registerHandler("demo2_selection", (point, type, interactionType) => {

      // Entscheiden Sie über die Interaktion
      var shouldHandle = (Qt.platform.os === "windows" && interactionType === "clicked") ||
                         (Qt.platform.os !== "windows" && interactionType === "doubleClicked")
      if (shouldHandle) {

        // Erstellen Sie ein Paar von Punkten, die einen 20m-Pufferbereich darstellen, in dem Features gesucht werden sollen.
        let tl = mapCanvas.mapSettings.screenToCoordinate(Qt.point(point.x - 20, point.y - 20))
        let br = mapCanvas.mapSettings.screenToCoordinate(Qt.point(point.x + 20, point.y + 20))

        // Führen Sie eine räumliche Abfrage aus
        let expression = "intersects(geom_from_wkt('POLYGON(("+tl.x+" "+tl.y+", "+br.x+" "+tl.y+", "+br.x+" "+br.y+", "+tl.x+" "+br.y+", "+tl.x+" "+tl.y+"))'), $geometry)"
        let it = LayerUtils.createFeatureIteratorFromExpression(qgisProject.mapLayersByName("plots")[0], expression)
        if (it.hasNext()) {
          // Sie haben ein Feature, spielen Sie damit! :)
          const feature = it.next()
          console.log(feature.id)
          it.close()
          pluginLoader.active = true
          // Übergeben Sie die Plot-ID an die Plugin-Component
          pluginLoader.item.plotId = feature.attribute("plot_id")
          return true
        }
        it.close();
      }
      return false
    });
  }

  // Map Selection: 4. Deregistrieren Sie den pointHandler bei Destruktion (sollte beim Projektschluss sein)
  Component.onDestruction: {
    pointHandler.deregisterHandler("demo2_selection");
  }
}

Das war viel. Schauen wir uns an, wie diese Plot-ID zur MessageBox gelangt. Dieser Teil ist ziemlich einfach.
